Русское кузнечное ремесло. Ножи Xlll - XVll вв.

[ZOREAN]




           Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

       Предлагаемая  монография рассматривает вопросы, связанные с историей русского кузнечного ремесла на протяжении длительного времени — от установления татаро-монгольского ига до начала развития российской железообрабатывающей промышленности. Условно это время можно разделить на два этапа: золотоордынский (вторая половина XIII — конец XV в.) и период Московского государства (XVI–XVII вв.).
       Настоящая работа выполнена сотрудниками кабинета металлографии Лаборатории естественнонаучных методов Института археологии РАН. В основе ее лежит метод археологической металлографии, позволяющий решать не только технологические, но и исторические проблемы.

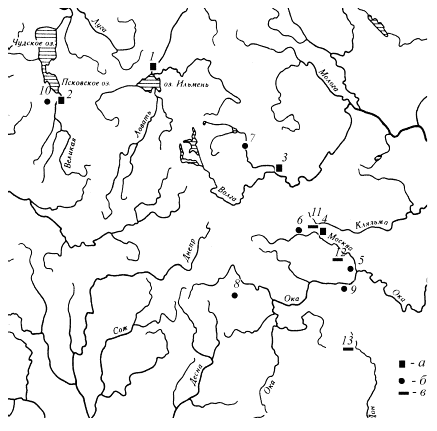

 Рис. 1. Памятники, из которых происходят коллекции кузнечных изделий, отобранные для металлографического анализа (а — стольные города; б — малые города; в— селища. 1 — Великий Новгород; 2 — Псков; 3 — Тверь; 4 — Москва; 5 — Коломна; 6 — Звенигород Московский; 7 — Торжок; 8– Серенск; 9– Ростиславль Рязанский; 10 — Изборская крепость; 11 — Мякинино-1 и Мякинино-2; 12 — селище Настасьино; 13 — селища Куликова поля)


Характеризуя сырьевой материал, используются такие термины, как «мягкое», «обычное», «твердое (фосфористое)» железо; сырцовая, цементованная (качественная) сталь. Основанием для выделения сортов металла служат археометаллографические признаки. При характеристике железа наиболее существенным показателем является микротвердость феррита: для «мягкого» железа она составляет 95,8—143/151 кг/мм2, для «обычного» железа — 151/160—206/221 кг/мм2, для «твердого» железа — 221/236—383 кг/мм2. В последнем случае высокую твердость железа мы связываем с присутствием фосфора. Металлографически фосфор выявляется травлением образца специальными реактивами (Стэда или Оберхоффера).

 Таблица 1. Распределение исследованных материалов по памятникам и хронологическим периодам

 Сырцовая сталь — сталь, полученная в ходе металлургического процесса — характеризуется неравномерным распределением углерода. Содержание углерода в ней может колебаться от 0,1 % до 0,7–0,8 %. В отличие от сырцовой цементованная (качественная) сталь является продуктом целенаправленного науглероживания полуфабрикатов в муфеле с углеродосодержащим веществом. Эта сталь, как правило, высокоуглеродистая (свыше 0,5 % С).
В настоящей работе аналитические материалы рассматриваются по трем группам памятников (рис. 1): стольные города (Новгород, Псков, Тверь, Москва), малые города (Звенигород, Торжок, Коломна, Ростиславль Рязанский, Серенск, Изборская крепость), сельские поселения (Мякинино-1, Мякинино-2, Настасьино, Грязновка, Бучалки). Всего в работе задействовано 1255 анализов (см. табл. 1). Аналитические данные, полученные авторами в последние пять лет (2000–2005 гг.), приводятся в Приложении. Авторы выражают искреннюю благодарность всем исследователям, любезно предоставившим материалы для аналитических работ.
При статистической обработке аналитических материалов наши данные дополнялись результатами археометаллографических анализов, опубликованных другими исследователями (Вознесенская 1996; Закурина 2000а; Gurin 2000).


                                                Кузнечество в стольных городах                                                                                       Новгород

     Огромный фактический материал, полученный в результате многолетних археологических раскопок, и создание абсолютной хронологии новгородских древностей позволяют с полным правом назвать Новгород эталонным памятником для всей территории средневековой Руси. Такому положению способствуют прекрасная сохранность культурного слоя, его стратиграфическая чистота и применение методов дендрохронологического датирования.
    В конце 50-х гг. XX в. Б. А. Колчиным была предложена схема технологической и типологической эволюции древнерусских ножей. С тех пор она не только не претерпела существенных изменений, но была распространена и на материалы других городов Древней Руси. К наиболее древним новгородским ножам относятся ножи с узким клиновидным лезвием. Эти орудия имели удлиненные пропорции, черенок, по длине вдвое превосходивший клинок. Отношение ширины клинка к толщине обушка не превышало 3:1 (Колчин 1959: 48). Такие ножи называют еще «ножами курганного типа», поскольку они являлись распространенной находкой в дружинных курганах Приладожья, Приднепровья и Поволжья. Этот тип совпадает по форме с ножами группы IV по классификации Р. С. Минасяна (Минасян 1980). Происхождение подобных ножей автор классификации связывает с северогерманскими племенами. По данным Б. А. Колчина, такие ножи в Новгороде бытуют в Х — первой половине XII в. (Колчин 1982: 163).
     В начале XII в. клинок ножа становится шире и значительно тоньше. Отношение ширины клинка к его толщине увеличивается до 6:1. Эти ножи близки по форме к ножам группы II по Р. С. Минасяну, которые со второй половины I тысячелетия н. э. являются ведущей формой на славянских памятниках (Минасян 1980: 70). В последующее время этот тип ножа в Новгороде становится основным, изменяясь лишь в некоторых элементах своей конструкции. Так, со временем все более увеличивается клинок, в то время как черенок укорачивается: если в XIII в. длина клинка превосходит длину черенка в 1,3–1,9 раза, то в XIV в. — в 1,5–2,3 раза, ав XV в. — в 1,7–2,3 раза (Колчин 1959: 48).
Б. А. Колчиным прослежена и основная тенденция в изменении технологических схем изготовления новгородских ножей. Самым древним среди новгородских изделий и наиболее выразительным по конструкции был нож с трехслойным клинком, у которого две боковые полосы — железные, а между ними проходила стальная полоса, выходящая на лезвие. Трехслойные ножи изготовлялись в Х — первой половине XII в., т. е. эта технология была характерна для раннего типа новгородских ножей (Колчин 1982: 164). В XII в. многослойные клинки вытесняются ножами, выполненными в технологии торцовой наварки. Такие ножи дожили до середины XIV в., когда распространяются орудия, выполненные в технологии косой боковой наварки, бытовавшие в Новгороде в XIV и XV вв. (Колчин 1982: 164).
      Продолжающееся широкомасштабное археологическое изучение Новгорода ведет к постоянному увеличению вещевого материала. За время, прошедшее со дня выхода последних работ Б. А. Колчина, фонд находок возрос в несколько раз. Последующие металлографические исследования кузнечных изделий в целом подтвердили предложенную Б. А. Колчиным схему смены кузнечных технологий во времени (Завьялов, Розанова 1990, 1992, 2004).
      В плане  работы  особое внимание уделяется периоду XIII–XV вв. В общеисторическом аспекте это было время, когда древнерусские княжества начали восстановление экономики, разрушенной в результате татаро-монгольского нашествия и феодальных усобиц. Между тем в Великом Новгороде, не подвергавшемся разорению, продолжалось поступательное развитие ремесел. В рассматриваемое время возрастает емкость новгородского рынка, о чем свидетельствуют такие факты, как увеличение продукции ремесленников, рационализация технологий производства, дальнейшая дифференциация и специализация ремесла (Колчин, Янин 1982: 124).
     Из культурных напластований XIII в. с помощью металлографического анализа изучено 113 ножей из Троицкого раскопа. Как показали наши исследования, для технологии производства этого времени наиболее характерны сварные конструкции (85 экз.). Среди них преобладает схема наварного стального лезвия (69 экз.), тогда как орудия, изготовленные по трехслойной схеме, представлены незначительным количеством (16 экз.). Для подавляющего большинства исследованных ножей характерно высокое качество сварной техники, о чем свидетельствуют чистые и тонкие сварные швы. Термическая обработка — закалка в воде — хотя и присутствует не на всех предметах, имела, по всей видимости, стопроцентное применение. Отсутствие закаленных структур на ряде экземпляров можно объяснить случайным отжигом в связи с попаданием изделия в огонь.

[ZOREAN]


             На примере материалов из Новгорода мы иллюстрируем основные технологические схемы изготовления ножей (рис. 2–9). На рисунках представлены изображения предметов с обозначением места взятия образца, графическое изображение технологической схемы с указанием участка, зафиксированного на микрофотографии, и сама микрофотография, сделанная с увеличением 100х.
        Особо следует остановиться на группе ножей с цельножелезными (11 экз.), без дополнительных приемов по улучшению рабочих качеств лезвия (рис. 2, А—В), и цельностальными клинками (12 экз.) (рис. 2, Г—Е). Обращает на себя внимание то обстоятельство, что железные ножи появляются среди новгородских материалов только в XIII в., т. е. после разгрома древнерусских княжеств татаро-монголами. В более ранних слоях они не встречаются. Между тем в материалах памятников Х — начала XIII в. южных территорий Руси, таких как Киев (Новое в археологии Киева 1982: 273), Старая Рязань (Толмачева 1983: 251) и ряда других, ножи с железными лезвиями составляют заметный процент. Поэтому представляется вполне вероятной версия о появлении в Новгороде ремесленников из разоренных южнорусских городов, которые и были носителями более простой технологии.

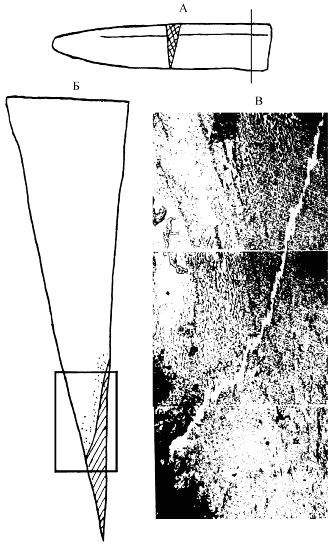

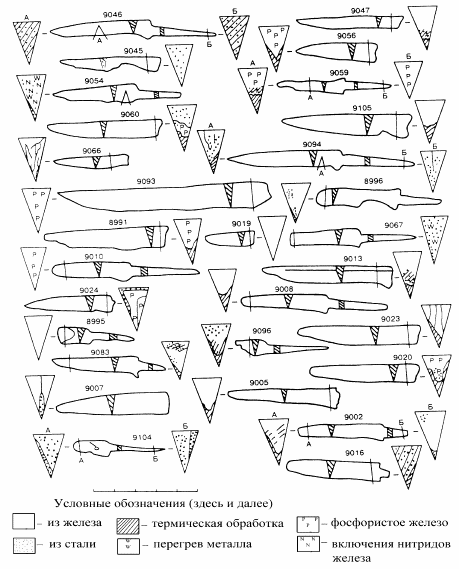

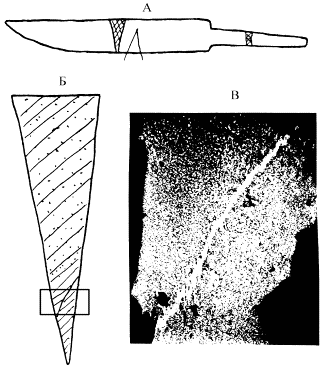

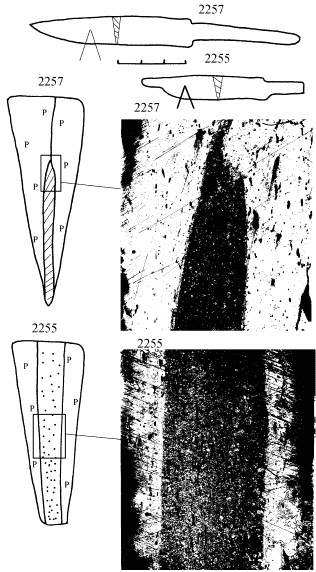

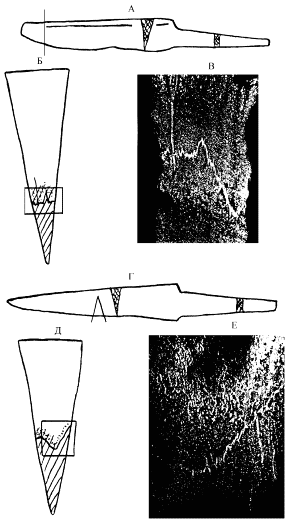

  Рис. 2. Новгород. Троицкий раскоп, XIII в. Ан. 3219: А — нож (здесь и далее секущими показано место взятия образца), конец XII в.; Б — технологическая схема изготовления (здесь и далее прямоугольниками показано место фотографии микроструктур); В — фотография микроструктуры (феррит, загрязненный шлаковыми включениями), ув. 70х; ан. 4086: Г — нож, конец, XIII в.; Д — технологическая схема изготовления; Е — фотография микроструктуры (мартенсит с трооститом), ув. 70х

 В XIII в. в производстве ножей Новгорода преобладали изделия технологической группы II (изготовленные в сварных технологиях) — они составляют 75 % всех ножей этого периода. При этом ведущей является технология наварки стального лезвия на железную основу, распространенная в двух вариантах: торцовой (36 экз.) (рис. 3–5) и косой боковой (33 экз.) (рис. 6–8). Встречаются и другие сварные схемы, но их доля в производстве незначительна (рис. 9).
К XIV — первой половине XV в. относятся 183 исследованных нами ножа. В это время продолжает доминировать технологическая группа II — 124 экземпляра. Но при этом следует отметить некоторое (до 67,8 %) снижение доли сварных конструкций.
В технологической группе I преобладают орудия, откованные целиком из железа и сырцовой стали (38 экз.). Металл отличается значительной загрязненностью шлаковыми включениями.
Фактически все ножи, сталь которых способна воспринять термообработку, сохранили метастабильные структуры. Основным способом термообработки являлась закалка в воде (на мартенсит). Для цельностальных ножей в ряде случаев фиксируется применение мягкой закалки (структура троостита и сорбита, рис. 2, Е). При изготовлении цельностальных ножей, как правило, использовалась неравномерно науглероженная сталь. Это позволяло избежать излишней хрупкости, возникавшей при термообработке предмета.
Остановимся подробнее на ряде экземпляров XIV–XV столетий, имевших определенные технологические особенности.

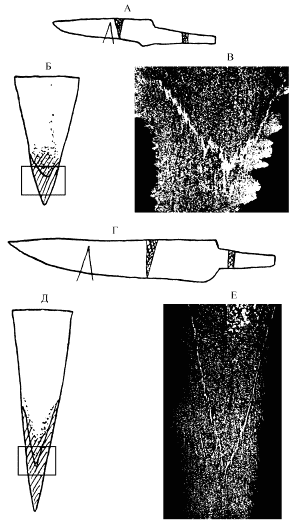

  Рис. 3. Новгород. Троицкий раскоп. Ан. 3225: А — нож, начало XIII в.; Б — технологическая схема изготовления (торцовая наварка стального лезвия на железную основу с последующей термообработкой); В — микрофотография основы (феррит, загрязненный шлаковыми включениями), ув. 70х; Г — микрофотография наварной полосы (термообработанная сталь), ув. 70х
  Рис. 4. Новгород. Троицкий раскоп. Ан. 3222: А — нож, первая треть XIII в.; Б — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х
Так, интересно технологическое решение при изготовлении ножа, найденного в Людином конце (Троицкий раскоп, VIII, 6-731) в слое начала XIV в. При изготовлении клинка, как показало микроструктурное исследование, применена хорошо известная в это время схема торцовой наварки стального лезвия на железную основу с последующей закалкой на мартенсит. Между железом и сталью вставлена тонкая пластинка из фосфористого железа, которая после полировки и травления клинка придавала ему привлекательный и парадный вид за счет образовавшегося на плоскости клинка рисунка из чередующихся темных (сталь) и белых блестящих (железо) полос (Завьялов, Розанова 1990: 184, рис. 6, ан. 5125). Техника вставок фосфористого железа широко практиковалась в кузнечном деле Западной Европы. В средневековом кузнечестве этот прием использовался особенно часто при создании клинков из сварочного дамасска (Pleiner 1962: 205–206, 1979a: 393–410). Свидетельством использования в Западной Европе таких вставок между железной основой и стальным лезвием служат ножи из Вроцлава XIII в. (Mazur, Nosek 1972: 291–303). Именно с ножами из Вроцлава исследованный нами нож обнаруживает сходство по технике исполнения.
  Рис. 5. Новгород. Троицкий раскоп. Ан. 3234: А — нож, середина XIII в.; Б — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х; ан. 2371: Г — нож, конец XIII в.; Д — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); Е — микрофотография сварного шва, ув. 70х
  Рис. 6. Новгород. Троицкий раскоп. Ан. 3223: А — нож, середина XIII в.; Б — технологическая схема изготовления (косая наварка стальной полосы на основу из сырцовой стали); В — микрофотография сварного шва, ув. 70х

 Интересная структура обнаружена у ножа второй четверти XV в. из Славенского конца (Нутный раскоп, 5-10-100). Основа клинка этого орудия сварена из чередующихся полос фосфористого железа и стали разных сортов. Сварные швы расположены перпендикулярно плоскости клинка (Завьялов, Розанова 1992: 188, рис. 96, ан. 3255). Повышенное содержание фосфора в железе привело к значительному увеличению его твердости (до 274 кг/мм2). При травлении такого клинка особыми составами, хорошо известными средневековым кузнецам, на поверхности ножа проявляется узор из параллельных светлых (железо) и темных (сталь) полос. Е. Пясковский выделяет такую схему в особый технологический прием, близкий сварочному дамасску (Piaskowski 1960: 91).
  Рис. 7. Новгород. Троицкий раскоп. Ан. 5091: А — нож, начало XIII в.; Б — технологическая схема изготовления (косая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х
  Рис. 8. Новгород. Троицкий раскоп. Ан. 2400: А — нож, середина XIV в.; Б — технологическая схема изготовления (косая наварка на пакетированную основу); В — микрофотография основы, ув. 70х; Г — микрофотография сварного шва, ув. 70х
  Рис. 9. Новгород. Троицкий раскоп. Ан. 5133: А — нож, конец XIII в.; Б — технологическая схема изготовления (V-образная наварка на железную основу); В — микрофотография сварного шва, ув. 70х; ан. 4064: Г — нож, конец XIII в.; Д — технологическая схема изготовления (V-образная наварка стального лезвия на железную основу); Е — микрофотография сварного шва, ув. 70х

[ZOREAN]

       Как уже отмечалось, крайне редко новгородские кузнецы прибегали к такому архаичному приему, как цементация изделия. В исследованной коллекции к XIV—ХV вв. таких клинков семь из 183 экз. На отдельных участках у этих образцов структура стали приобрела характер видманштетта, что указывает на перегрев поковки при процессе науглероживания. Микроструктурные наблюдения позволяют считать, что при изготовлении упомянутых ножей применялась локальная цементация.
Среди продукции новгородских ножевников XIV — первой половины XV в. обращает на себя внимание использование в качестве заготовок брусков, сваренных из многих кусочков разнородного металла — так называемый способ пакетирования сырья. В одних случаях формовка проводилась с тщательным подбором и аккуратной укладкой пластин, в других — беспорядочно (рис. 8, В). У большинства экземпляров на пакетированную основу ножа наваривалось стальное лезвие, а завершающей операцией была закалка.
По функциональному признаку исследованные орудия могут быть отнесены к категории универсальных. Несколько ножей принадлежат к категории столовых. Они выделяются удлиненными пропорциями и узкими клинками. Один нож можно отнести к орудиям сапожника (Троицкий раскоп, 5-423), поскольку острие со стороны лезвия имеет плавное закругление. Как показало микроскопическое исследование, технология его изготовления отвечала требованиям, предъявляемым к таким орудиям: стальные полосы наварены с обеих сторон клинка и доходят до самой спинки.
Типологически из исследованной коллекции выделяются два ножа. Орудие первой четверти XV в. (Нутный раскоп, 5-10-153) имело узкий стальной клинок. Несомненно, этот экземпляр является боевым оружием. Рукоятка ножа крепилась при помощи медной обоймицы. Технологическая схема изготовления клинка может быть определена как сварка из двух полос железа и стали. Сварка полос проведена на высоком уровне — сварочный шов тонкий, чистый. Заключительной операцией была резкая закалка, придавшая предмету высокие боевые качества.
Другое орудие этого же времени (Нутный раскоп, 5-10163) имело широкий массивный клинок (ширина — 2,5 см, толщина обушка — 0,5 см), который переходил в пластину, загнутую трубицей так, что образовалась втульчатая рукоятка. Специальное назначение этого орудия не вызывает сомнений, но аналогии и его функциональное назначение нам пока неизвестны. Откован нож из сыродутного железа, сильно засоренного шлаками. Хорошо сохранившееся лезвие позволяет утверждать, что никаких дополнительных операций по его улучшению не проводилось.
Подводя итоги рассмотрению материалов XIV — первой половины XV в., можно отметить, что в это время продолжается процесс активного использования сварных технологий. Это торцовая, косая и V-образная наварки. Единичными экземплярами представлены трехслойные клинки. Технология цементации, как и в предшествующее время, не характерна (таблица 2).
Суммируя данные наших наблюдений и данные, полученные Б. А. Колчиным по материалам из Неревского раскопа, можно сделать следующие выводы.

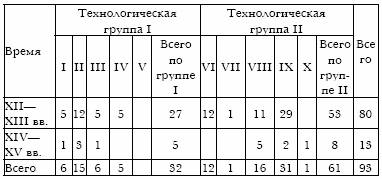

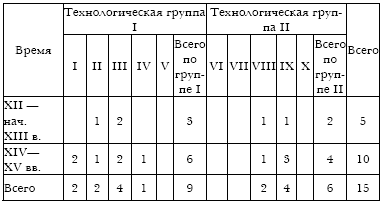

 Таблица 2. Хронологическое распределение исследованных ножей из Новгорода по технологическим группам: I — целиком из железа; II — целиком из стали; III — пакетирование; IV — цементация; V — трехслойный пакет; VI — вварка; VII — косая наварка; VIII — торцовая наварка; IX–V-образная наварка
  Поделочным материалом в производстве ножей служили железо, сырцовая и высокоуглеродистая сталь. И железо, и сырцовая сталь характеризуются сильной загрязненностью шлаковыми включениями (рис. 2, В). Однако кузнецы не стремились улучшать качество металла основы клинка с помощью длительной проковки, а сосредотачивали свое внимание на изготовлении качественного лезвия, на которое шла, как правило, высокоуглеродистая сталь (рис. 3, В—Г). Отличительной чертой сырцовой стали, т. е. стали, полученной в ходе металлургического процесса, было крайне неравномерное содержание и распределение углерода. В отличие от сырцовой сталь с высоким содержанием углерода получали с помощью специального приема, заключающегося в дополнительном науглероживании заготовок в герметически закрытых сосудах с углеродосодержащим материалом (древесный уголь, кость и т. п.). Такая сталь очень ценилась, ею дорожили и использовали только на ответственные (рабочие) части орудий.
В Новгороде в соотношении двух технологических групп в период X–XII вв. в производстве ножей преобладающее положение занимает технологическая группа II (Завьялов, Розанова 1990: 179, табл. 4). Главной особенностью новгородского ножевенного производства было преобладающее положение сварных технологических конструкций. Такие схемы позволяли значительно улучшать рабочие качества орудий. Однако долевое значение каждой из них в определенные отрезки времени различно. Если в X–XII вв. абсолютное большинство ножей было изготовлено по схеме трехслойного пакета, то в XIII в. ведущей становится схема наварки стального лезвия на железную основу. В последующее время (XIV — первая половина XV в.) доля этой схемы в ножевенном производстве Новгорода остается высокой. Можно с уверенностью говорить о том, что на протяжении всего рассматриваемого периода состояние новгородского кузнечного ремесла оставалось стабильным, а динамика его развития была поступательной.
Для новгородского ножевенного производства характерны следующие показатели: типологическая стандартность, технологическая сложность конструкций и высочайшее качество исполнения. При этом указанные черты сохраняются на всем протяжении истории новгородского ремесла, что позволяет нам говорить об отсутствии негативных воздействий на производственную сферу в золотоордынский период. Распространение, начиная с XIII в., простых технологий (технологическая группа I) мы связываем с притоком в Новгород носителей южнорусских производственных традиций. Напомним, что именно для кузнечного ремесла южнорусских земель и было характерно изготовление продукции в схемах технологической группы I.

[ZOREAN]

 Псков

 Не менее важны для реконструкции кузнечного ремесла в золотоордынский период материалы других стольных городов. Вслед за Новгородом рассматриваются материалы Пскова. Как известно, в первые века своей истории Псков входил в состав Новгородской республики. В XIV в. Псков приобретает самостоятельность.
В результате археологических исследований к настоящему времени хорошо изучены Кром и Довмонтов город, значительные площади раскопаны в Среднем и Окольном городах. В итоге накоплен обширный материал, всесторонне характеризующий железообрабатывающее ремесло. Коллекция изделий из черного металла из Пскова, отобранная для металлографического исследования, состоит из 309 предметов. В коллекции представлены предметы из раскопок Довмонтова и Среднего города. Основу коллекции составляют ножи (287 экз.). Небольшими сериями представлены предметы хозяйственного назначения (ножницы, бритва, кресала, серпы, пилка, скребница, пружина от замка) и предметы вооружения (кинжалы, наконечники копий).
Материалы коллекции охватывают период с X–XI по XVII вв. (Вознесенская 1996; Розанова 1997; Закурина 2000б). К интересующему нас периоду XIII–XV вв. относятся 127 ножей и 18 прочих орудий.
При изготовлении разнообразных хозяйственных предметов использовались как простые технологии — целиком из железа и сырцовой стали (пилки, ножницы, серпы, иглы, пружины от замка, зубила, сверла, кресала), так и изделия с наварными лезвиями: ножницы, топоры, кресала, косы.
Предметы вооружения откованы целиком из стали: либо сырцовой — наконечник копья, меч, — либо цементованной — наконечник копья.
Технологическую характеристику кузнечного ремесла Пскова домонгольского времени мы приводим на основании аналитических исследований кузнечной продукции из Довмонтова города. В этот период поделочным материалом кузнецам служили различные сорта железа (с нормальной и повышенной твердостью), сырцовая и цементованная сталь. Цементованная сталь применялась в наварных конструкциях на рабочей части орудия. Технология изготовления ножей представлена шестью основными технологическими схемами: целиком из железа, целиком из сырцовой стали, трехслойный пакет, вварка, торцовая и косая боковая наварки. При этом доминирующими были схемы, объединяемые в технологическую группу II (Розанова 1997).
В коллекции из Довмонтова города особый интерес вызывают два наконечника копий. Один из них представлен целым экземпляром (рис. 10, ан. 2270). Он имеет линзовидное сечение. Другой — с ромбовидным сечением пера — сохранился фрагментарно (рис. 10, ан. 2271). В обоих случаях основу пера составляют две полосы обычного железа (микротвердость — 151–170 кг/мм2), между ними вставлена тонкая пластинка фосфористого железа (микротвердость феррита — 236–274 кг/мм2). Вставка из фосфористого железа расположена перпендикулярно плоскости пера и выходит на обе плоскости в виде узкой полоски, что создавало определенный декоративный эффект: после полировки эта вставка приобретала сверкающий серебристый цвет. Предметы (ножи, наконечники копий), изготовленные по описанной технологической схеме, встречаются в древнерусских материалах крайне редко, что может свидетельствовать об их импортном происхождении. Подобный узор ряд исследователей относят к простейшему варианту сварочного дамасска. Изделия, выполненные в данной технологии, хорошо известны среди материалов из Прибалтики и Средней Европы (Антейн 1973; Mazur, Nosek 1972; Pleiner 1979b).
Основную часть металлографически исследованных предметов XIII–XV вв. составляют ножи. Как и в других городах, эволюция формы ножей в Пскове шла в направлении увеличения ширины клинка и изменения соотношения длины клинка к длине черенка (2:1). Уже в XIII в. ножи приобретают стандартную форму, которая сохраняется и в последующее время. В XIV в. появляются ножи с пластинчатой рукоятью, в которой пробито несколько отверстий для крепления накладок. Вероятно, ножи с пластинчатой рукоятью являются столовыми.

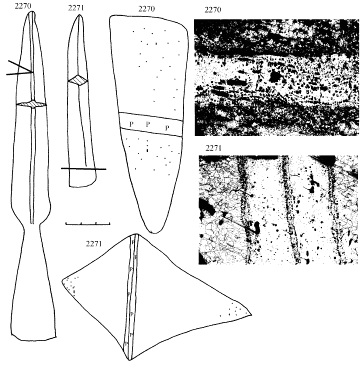

  Рис. 10. Псков. Наконечники копий с вставками из фосфористого железа, технологические схемы изготовления и микрофотографии вставок, ув. 70х

[ZOREAN]

       Как показало металлографическое исследование, при производстве псковских ножей в рассматриваемый период использовалось десять технологических схем: целиком из железа, из сырцовой стали, из качественной стали, из пакетированной заготовки, локальная цементация лезвия, трехслойный пакет, вварка, косая, торцовая, V-образная наварки стального лезвия (табл. 3).
Установлено, что при производстве кузнечных изделий из Пскова использовалось железо, получаемое из болотных руд. В большинстве случаев железо имеет обычную для феррита микротвердость — от 151 до 206 кг/мм2. Иногда встречается твердое (фосфористое) железо с микротвердостью феррита 236–350 кг/мм2. Целиком из такого материала изготовлены три ножа и ножницы. У нескольких экземпляров ножей, изготовленных в наварных конструкциях, фосфористое железо составляло основу клинков.
При производстве цельностальных изделий использовалась сырцовая неравномерно науглероженная сталь (с содержанием углерода до 0,5 %, что позволяло ей принимать термообработку). В сварных же конструкциях на лезвии использовалась цементованная высокоуглеродистая сталь. Практически все орудия со стальными лезвиями прошли термообработку (резкую закалку).
Полученные данные свидетельствуют, что кузнечное ремесло Пскова, также как и новгородское, находилось на том уровне развития, когда использовались отработанные стандартные технологические приемы.

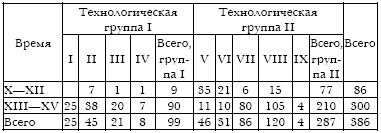

Распределение выделенных нами при металлографическом исследовании технологических схем по двум хронологическим периодам (домонгольский — X–XII вв., золотоордынский — XIII–XV вв.) позволяет выявить характерные технологические особенности для каждого этапа и проследить возможные изменения во времени.^{Вы не можете просматривать ссылки. Зарегистрируйтесь или Войдите}
Как следует из приведенных в таблице 3 данных, в X–XII вв. в псковском кузнечном ремесле доминирует технологическая группа II — 69,3 %, соответственно группа I — 30,7 %. Причем в технологической группе I основу составляют технологические схемы целиком из железа и сырцовой неравномерно науглероженной стали, а в технологической группе II первое место по количеству занимают технологии трехслойного пакета и вварки (рис. 11).

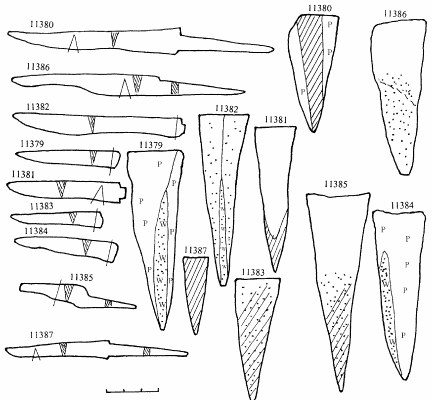

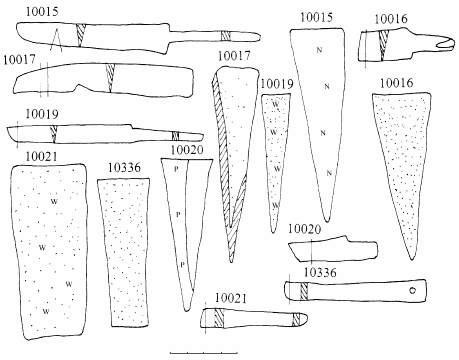

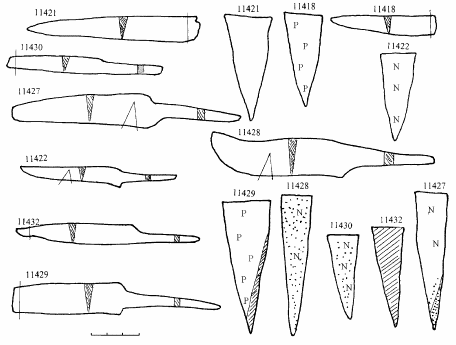

  Рис. 11. Псков. Ножи, технологические схемы их изготовления и фотографии микроструктур, ув. 70х(ан. 2257 — вварка, ан. 2255 — трехслойный пакет)

 В период XIII–XV вв. представительность обеих технологических групп сближается: технологическая группа I — 48,8 %, технологическая группа II— 51,2 %. В технологической группе I возрастает значение предметов целиком из стали. Уже в XIII в. практически исчезают изделия, изготовленные в трехслойной и вварной технологиях, и в технологической группе II лидирующее положение занимает технология косой наварки стального лезвия.

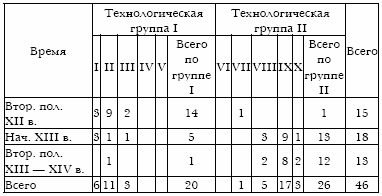

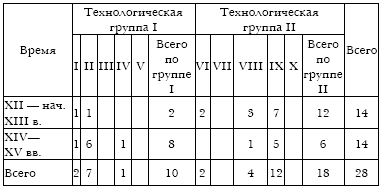

 Таблица 3. Хронологическое распределение исследованных ножей из Пскова по технологическим группам:^{Вы не можете просматривать ссылки. Зарегистрируйтесь или Войдите} I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  Высокий процент изделий технологической группы II, связанных со сварными конструкциями, в ранний период X–XII вв. указывает на то, что кузнечное производство в Пскове развивалось в традициях, характерных для северного (новгородского) региона Древней Руси. Так же как и в Новгороде, псковские материалы демонстрируют смену технологий (в технологической группе II) от трехслойного пакета к наварке в XII в. В золотоордынский период псковское кузнечное ремесло продолжает развиваться на основе северорусских традиций. Ни внешняя агрессия, ни внутренняя политическая нестабильность не изменили вектор развития в такой важнейшей отрасли экономики, как черная металлургия и металлообработка. Особенностью кузнечного ремесла Пскова является возрастание доли технологической группы I. В это время Псков, находясь на западном рубеже русских земель, вынужден был в одиночку противостоять Литве и Ливонскому ордену «при двусмысленном и нередко прямо враждебном отношении Новгорода» (Ключевский 1957: 92). Это требовало значительного увеличения объемов кузнечной продукции, что осуществлялось за счет использования простых технологических схем.

[ZOREAN]


 Тверь

 Первое упоминание Твери в летописях относится к 1209 г. Заметную роль город начинает играть уже с середины XIII в. В это время Тверь становится столицей самостоятельного княжества. Археологические раскопки в Твери ведутся сравнительно недавно. В 90-е гг. XX в. Тверь становится одним из наиболее исследуемых городов России. В результате этих изысканий удалось установить, что мощность культурного слоя в исторической части города неравномерна. Наиболее информативный с археологической точки зрения участок находится на территории Тверского кремля в границах города XIV в., где сохраняется влажный культурный слой, способствующий консервации изделий из органических материалов и металлов (Тверской кремль 2001: 5—20).
В последнее десятилетие особое внимание уделяется археометаллографическому изучению кузнечной продукции из средневековой Твери (Розанова, Терехова 2001: 109–137). Коллекция железных предметов происходит из хорошо стратифицированного раскопа 11 с территории кремля (Лапшин 2001: 221–224). Коллекция состоит из 183 экземпляров и представлена в основном такой категорией, как ножи (179 экз.). В коллекцию вошли также три топора и кинжальный клинок. Исследованные изделия укладываются в хронологические рамки с конца XIII до середины XV в., причем большая часть предметов (165 экз.) происходит из слоев, имеющих дендрохронологические даты. Материалы происходят с участков раскопа 1, 3 (1994 г.), 1, 1а, 2, 3 (1995 г.), 4, 5 (1996 г.).

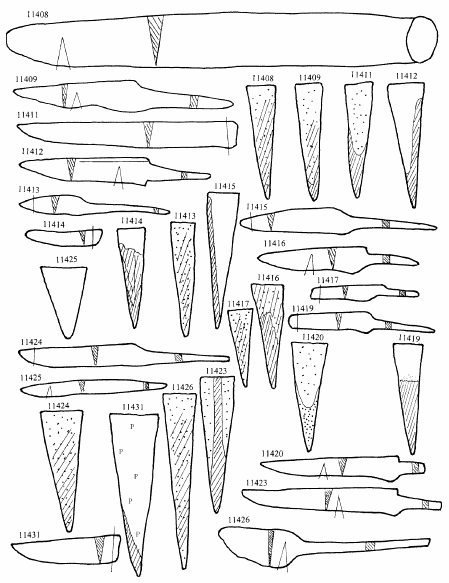

По форме ножи мало меняются с течением времени. Их можно разделить условно на узколезвийные и широколезвийные. Черенок выделен в обоих случаях уступами с двух сторон. Длина клинка у узколезвийных ножей составляет 6–8 см, ширина — 1 см, длина черенка — 4–5 см; длина клинка широколезвийных ножей — 14–15 см, ширина — 1,5–2 см, длина черенка — 7–8 см. В более поздний период (XV в.) количество широколезвийных ножей увеличивается.

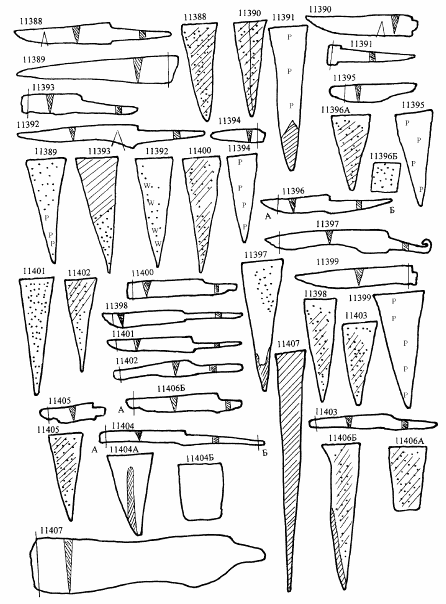

  Рис. 12. Тверь. Ножи конца XIII в. и технологические схемы их изготовления
  Рис. 13. Тверь. Ножи XIV в. и технологические схемы их изготовления


В XIV в. на ножах появляются обоймицы для крепления рукояти (металлографически исследовано 2 экз.). К XIV–XV вв. относятся ножи с пластинчатыми рукоятями и отверстиями для крепления накладок.
Интерпретируя полученные данные с целью определения характера технологических традиций, отметим следующее. При изготовлении изделий мастера использовали девять технологических схем. Основная масса орудий выполнена в различных вариантах схемы наварки стального лезвия на железную основу — торцовой (61 экз.), V-образной (6 экз.), косой боковой (33 экз.). Кроме того, выявлены следующие схемы изготовления ножей: целиком из железа отковано 27 экз. ножей, из неравномерно науглероженной сырцовой стали — 29 экз., из качественной стали — 1 экз., из пакетированной заготовки — 18 экз., в схеме трехслойного пакета — 1 экз., в схеме вварки стального лезвия в железную основу — 3 экз. Большинство стальных лезвий было термообработано.

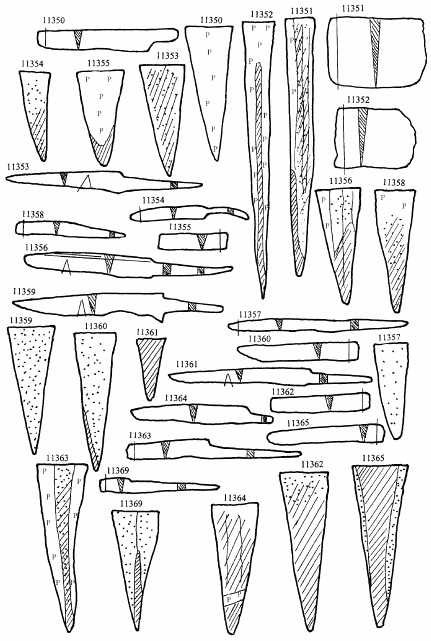

  Рис. 14. Тверь. Ножи XIV в. и технологические схемы их изготовления
  Рис. 15. Тверь. Ножи XIV в. и технологические схемы их изготовления

[ZOREAN]

Таким образом, среди разнообразных технологических схем в рассматриваемой коллекции ведущей является наварка, доля которой составляет 55,2 %. В целом изделия, относящиеся к технологической группе II (различные варианты наварки, трехслойный пакет, вварка), доминируют (57,5 %). Заметим, что процент простых технологий (целиком из железа и разных сортов стали, пакетирование) также высок — 42,5 %.
Если обратиться к характеристике поделочного материала, то следует отметить, что в основном это железо обычной твердости (величина микротвердости феррита колеблется от 143 до 206 кг/мм2). Вместе с тем показателен высокий процент изделий, в которых используется высокотвердое (фосфористое) железо (17,1 %), микротвердость феррита в этом случае составляет 254–350 кг/мм2.
На одном ноже, относящемся к концу XIII в., при технологии торцовой наварки между железной основой клинка и наварным стальным лезвием отмечено использование прокладки из твердого (фосфористого) железа (рис. 12, ан. 9060).
  Рис. 16. Тверь. Ножи XIV в. и технологические схемы их изготовления

 Для древнерусского кузнечества такой прием нехарактерен. Видимо, так же как и упомянутые выше наконечники копий из Пскова и нож из Новгорода, это изделие представляет собой импорт.
К импортным (западноевропейским) экземплярам может быть отнесен еще один нож (рис. 12, ан. 9104), имеющий клеймо на лезвийной части клинка. Технологически он не выделяется из общей массы изделий (выполнен в технологии косой боковой наварки).
В целом можно заключить, что исследованная нами коллекция вписывается в технологические традиции, характерные для северных регионов Древней Руси.
Как уже было отмечено, большая часть проанализированных изделий (165 экз.) имеет дендрохронологические даты с 1280 по 1440 г., укладывающиеся в шесть хронологических периодов (рис. 12–18). Распределение технологических схем по этим периодам позволяет поставить вопрос о динамике развития кузнечного производства в золотоордынский период.
С этой точки зрения показателен период конца XIII в. (1280–1290 гг.). В это время прослеживается достаточно существенное (более чем в два раза) преобладание сложных сварных технологических схем (соответственно, 68,5 % к 31,5 %). Это может означать, что кузнечное ремесло древней Твери развивалось в северорусских традициях (рис. 12).
Близкие соответствия технологическим традициям Твери конца XIII в. имеются в новгородском ремесле этого же времени, где соотношение сложных и простых технологий составляет 75,2 % к 24,8 %.

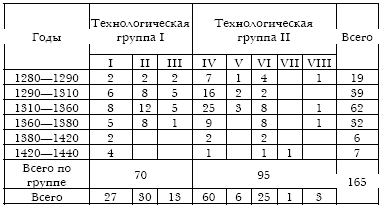

 Таблица 4. Хронологическое распределение исследованных ножей из Твери по технологическим группам: I — целиком из железа; II — целиком из стали; III — пакетирование; IV — торцовая наварка; V–V-образная наварка; VI — косая наварка; VII — трехслойный пакет; VIII — вварка
  В последующее время, в XIV в., в ремесле Твери доля изделий технологической группы II по-прежнему велика — 56,2 %, хотя заметно возрастание и доли простых технологий (рис. 13–17).
  Рис. 17. Тверь. Ножи XIV в. и технологические схемы их изготовления
В целом, обобщая данные, относящиеся к периоду XIII–XV вв., можно заметить явное преобладание изделий, относящихся к технологической группе II (табл. 4).
Таким образом, можно констатировать, что, несмотря на разрушительные события 1238–1240 гг., городская экономика достаточно быстро восстанавливается, по крайней мере в сфере кузнечного ремесла. Причем прослеживаемая устойчивость технологических традиций, восходящих, по-видимому, к домонгольскому периоду, позволяет говорить о преемственности производственных навыков, а возможно, и о возвращении в город самих носителей традиций.
  Рис. 18. Тверь. Ножи конца XIV — первой половины XV в. и технологические схемы их изготовления

 Наши выводы косвенно подтверждаются наблюдениями о непрерывности традиционных торговых связей местного населения и сохранении объемов торговых поступлений на тверской рынок во второй половине XIII–XIV в. (на примере стеклянных браслетов) (Дашкова (Сафарова) 1997: 225).
Что касается увеличения доли простых технологий в кузнечном ремесле Твери в XIV в., то это, видимо, объясняется наращиванием объемов продукции, требовавшим производства наряду с дорогими изделиями дешевых предметов. Подобное явление можно наблюдать и в других древнерусских городах, что связано с общим поступательным экономическим развитием.

[ZOREAN]

 Москва

 Поселение на мысу (Боровицкий холм), образованном слиянием рек Неглинной и Москвы, из которого вырастет в будущем город Москва, возникло не позднее середины XII в. Уже в это время поселок носил торгово-ремесленный характер. Значение Москвы, рано выделившейся среди других вятических поселений, объясняется проходившими здесь торговыми путями международного значения (с юга — из Киева и Чернигова, и далее из Константинополя и с востока — из Рязани и Волжской Болгарии на север — в Новгород и северо-восток — во Владимир, Ростов, Суздаль). В конце XII — первой трети XIII в. пограничная крепость Москва эволюционирует в малый город на южной границе Владимиро-Суздальской земли. С конца XIII в. город становится столицей самостоятельного княжества. С середины XIV в. московские князья претендуют на политическое лидерство в Северо-Восточной Руси. Растет экономическая мощь Москвы, что проявилось в строительстве каменной крепости — одной из первых на Руси в золотоордынский период (Панова 2003б: 24–25).
Москва одной из первых подверглась татаро-монгольскому разорению. Однако археологические данные свидетельствуют о том, что разгром города зимой 1238 г. не привел к перерыву в его развитии. Жизнь в городе продолжалась, на что указывает развитие застройки, охватывавшей все новые участки Боровицкого холма (Панова 2003б: 30).
С 1959 г. по настоящее время на территории Кремля производятся шурфовка и археологические вскрытия культурного слоя в связи с новым строительством и реставрацией архитектурных памятников. В результате многолетних исследований удалось собрать представительную коллекцию предметов из черных металлов, включающую разнообразные орудия труда, оружие, предметы быта.
Металлографически исследовано 78 предметов. Они датируются второй половиной XII–XVII в. Среди исследованных предметов — такие категории, как ножи, топоры, косы, серпы, ножницы, бритвы, скобели, стамески, сверла, шилья, напильники, мотыги, стремена, шпоры, псалии, подковы, секирки, кинжалы, втоки, гвозди, костыли, шипы. Основу коллекции составляют ножи (48 экз.).
К сожалению, для технологической характеристики домонгольской кузнечной продукции из Москвы аналитических данных немного. Изучено всего пять ножей этого времени (рис. 19, ан. 9985, 9986, 9988, 9992, 9994). Все они откованы из сырцовой стали. Три из них прошли термообработку.

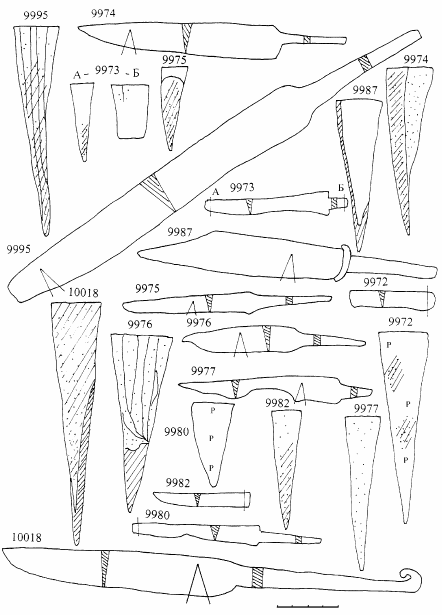

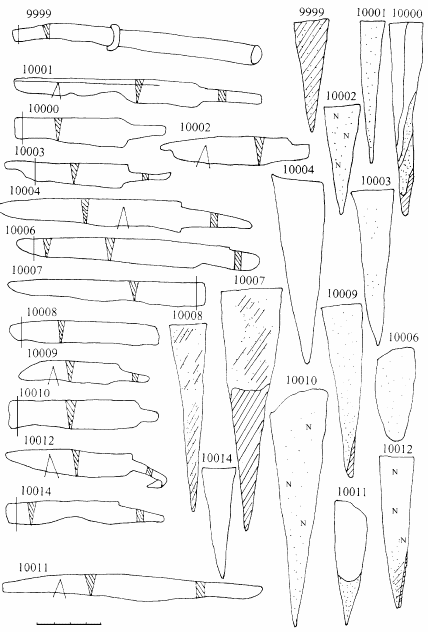

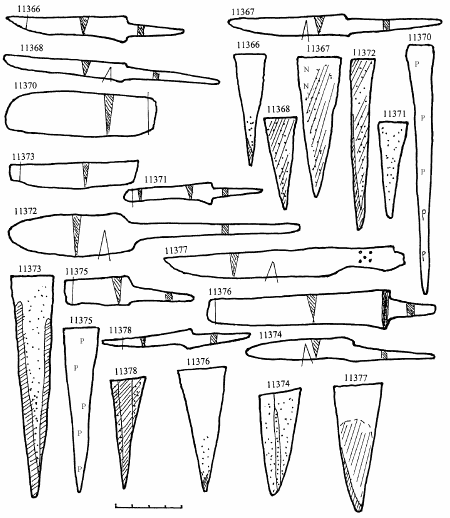

  Рис. 19. Москва. Ножи XII–XIII вв. и технологические схемы их изготовления

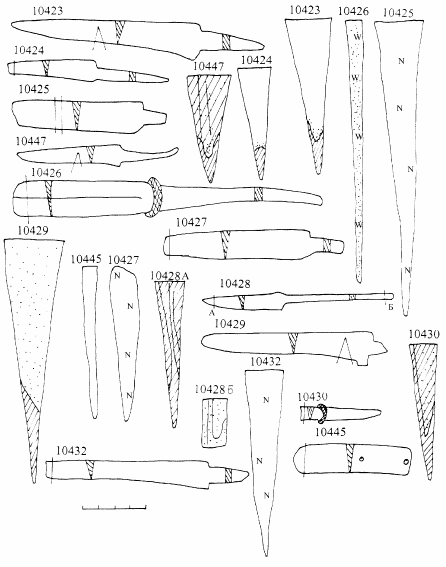

  Рис. 20. Москва. Ножи XIV–XV вв. и технологические схемы их изготовления

 К золотоордынскому времени относятся 20 ножей. Чаще всего они имеют клинок шириной 1–2 см, длиной от 8 до 12 см и толщиной 2–3 мм. Черенок выделяется с двух сторон уступами, его длина 5–6 см, на некоторых экземплярах в месте перехода клинка в черенок сохранились обоймы. Это обычные бытовые ножи (рис. 19–22). Два ножа выделяются крупными размерами (рис. 20, ан. 9995, 10018). Их длина, соответственно, 27 см и 32 см. Одно орудие (рис. 20, ан. 9987) выделяется своей формой — клинок имеет скошенный мыс.

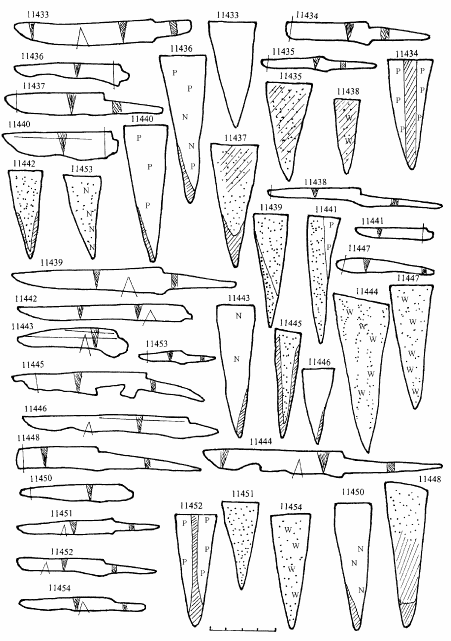

  Рис. 21. Москва. Ножи XIV–XV вв. и технологические схемы их изготовления
  Рис. 22. Москва. Ножи XIV–XV вв. и технологические схемы их изготовления
Как установлено на основании металлографических исследований, в производстве ножей использовались шесть технологических схем: целиком из железа (2 экз.), из сырцовой стали (6 экз.), из пакетированной заготовки (1 экз.), с наварными стальными лезвиями — торцовая (7 экз.), косая (3 экз.) и V-образная (1 экз.) наварки. Все изделия, которые по характеру металла могли воспринять закалку, оказались термообработаны.
Помимо такого универсального орудия, как нож, исследованы и другие орудия труда — шилья, иглы. Как показало металлографическое исследование, все эти изделия изготовлены в простых технологиях: целиком из железа (рис. 23, ан. 10334) и из сырцовой стали (рис. 23, ан. 10352).
Деревообрабатывающий инструментарий представлен сверлами, скобелями, топорами, стамеской. Четыре изделия выполнены в технологии торцовой наварки: сверло (рис. 24, ан. 10351), скобель (рис. 25, ан. 10323), топор (рис. 24, ан. 10330). Скобель (рис. 25, ан. 10332) откован целиком из сырцовой стали; сверло (рис. 24, ан. 10335) и стамеска (рис. 25, ан. 10329) — из качественной стальной заготовки.
Сельскохозяйственные орудия представлены косами, серпом, мотыгой (рис. 23). Две косы (ан. 10319, 10327) и серп (ан. 10338) изготовлены в технологии косой наварки, одна коса (ан. 10357) и мотыга (ан. 10321) откованы из сырцовой стали.

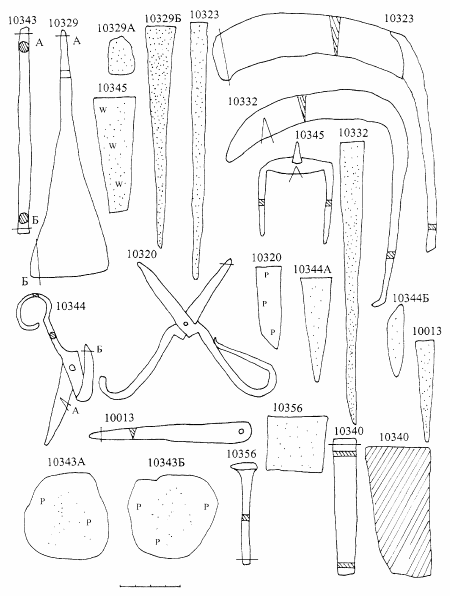

  Рис. 23. Москва. Сельскохозяйственные орудия и технологические схемы их изготовления
  Рис. 24. Москва. Деревообрабатывающие орудия и технологические схемы их изготовления

 Из предметов вооружения исследованы два кинжала и вток (рис. 26). Один кинжал (ан. 10341) откован из качественной стали, другой (ан. 9975) — из пакетированной заготовки. Вток (ан. 10328) откован из сырцовой стали.
Несколько предметов относятся к снаряжению коня (рис. 27). Это псалий (ан. 10349), стремена (ан. 10324, 10325), шпора (ан. 10358), подковы (ан. 10346, 10347). Все предметы откованы в простейших технологиях либо целиком из железа, либо из сырцовой стали. Из сырцовой стали откована и скребница (ан. 10331).
С применением простых технологий изготовлены гвоздь (ан. 10356), костыль (ан. 10337), ледоходный шип (ан. 10345) — рис. 25.
  Рис. 25. Москва. Кузнечные изделия и технологические схемы их изготовления
  Рис. 26. Москва. Кузнечные изделия и технологические схемы их изготовления

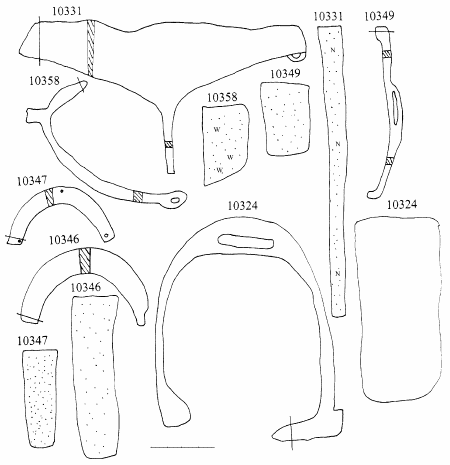

  Рис. 27. Москва. Предметы снаряжения коня и технологические схемы их изготовления




[ZOREAN]

Характеризуя кузнечное сырье, можно отметить, что кузнецы использовали железо как обычной, так и повышенной (фосфористое железо) твердости. Преобладала сырцовая неравномерно науглероженная сталь. Применение качественной стали фиксируется в единичных случаях (сверло, стамеска). Этот вид сырья использовался в наварных конструкциях. Термообработка была обязательной операцией по улучшению рабочих свойств орудий.
Заключая технологический обзор кузнечной продукции с территории Московского Кремля, можно заметить, что качественный инвентарь, инструментарий, сельскохозяйственные орудия изготовлены преимущественно в сложных сварных технологиях.
На основании датированных ножей проведено сравнение технико-технологических особенностей домонгольского и золотоордынского периодов (табл. 5–6).

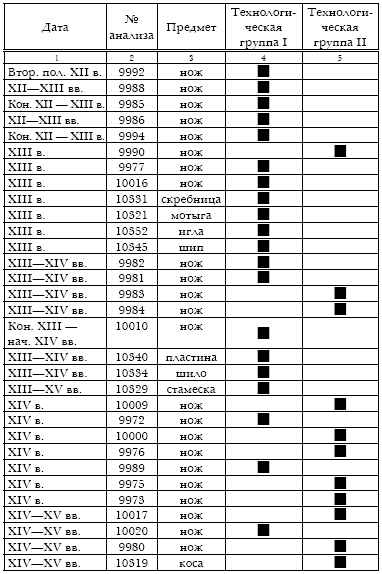

 Таблица 5. Хронологическое распределение исследованных ножей из Москвы по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  Хронологическое распределение технологических схем (табл. 6) показывает, что ножи второй половины XII в. откованы целиком из сырцовой стали (технологическая группа I). Предметы, относящиеся к технологической группе I, доминируют среди московских материалов до конца XIII в. Единичные изделия с наварными лезвиями фиксируются в слоях XIII–XIV вв. Наши данные свидетельствуют о том, что существенные изменения в технологии производства изделий происходят в XIV в.: преобладают предметы, выполненные в наварной технологии (преимущественно торцовая наварка). С этого времени среди кузнечной продукции Москвы значительную роль играют изделия технологической группы II. Такая же картина наблюдается и в XV в. По-видимому, это связано с появлением в Москве мастеров, хорошо знавших технологию наварки. В этом факте можно видеть еще одно проявление политики централизации государства, проводимой московскими князьями: в столицу княжества привлекались лучшие художники и высококвалифицированные ремесленники.

 Таблица 6. Хронологическое распределение железных изделий из Москвы по технологическим группам
  По мнению М. Г. Рабиновича, уже в начальный период существования Москвы на территории ее посада было развито металлургическое производство. При археологических исследованиях на территории современного Кремля удалось зафиксировать остатки домницы. Ввиду плохой сохранности сооружения ее конструкцию выявить было нельзя. Уцелела лишь вырытая в материке яма, в которой располагался слой сильно обожженного материкового песка, и скопление железного шлака. Эта домница датируется XII в. Она была расположена на северной окраине посада городка.
Еще один комплекс, связанный с производством железа, исследован на восточной окраине посада, в Зарядье. От него уцелело несколько выкопанных в материке канавок, образовавших правильный прямоугольник размером 6,5? 4,5 м. К югу и юго-востоку от него в глубоких (до 1,2 м) ямах неправильной формы были свалены отходы производства. О масштабах производства говорит уже то, что шлака и криц из ям и канавок собрано большое количество. Здесь найдены также части глиняной обмазки и фрагменты глиняных сопел, через которые в домницы нагнетался воздух при помощи мехов.
Датировка этого производственного комплекса затруднительна именно потому, что он находился на окраине города, которая и впоследствии долго не застраивалась. Канавки и ямы перекрыты заборами, относящимися к культурному слою XI–XIV вв. Можно предположить, что это сравнительно крупное металлургическое производство существовало на окраине посада в XII–XIII вв. довольно длительный период. Но и после того, как оно было оставлено и разрушено, территория, где находились остатки сооружений, не заселялась долгое время (Рабинович 1964: 83).
Металлургический горн середины XVII в. исследован в результате археологических работ на территории Китайгородского подворья Троице-Сергиева монастыря. Интересно, что письменные источники не содержат данных о наличии кузнечного производства в середине этого столетия на монастырском дворе (Бойцов 1995).
На территории средневековой крепости Москвы, в Кремле, при археологических наблюдениях и раскопках неоднократно фиксировались свидетельства различных производств: по обработке кости и дерева, по изготовлению обуви из кожи, ювелирного ремесла. Исследования, проведенные в 1994–1995 гг. на обширном участке возле Никольских ворот, позволили получить важные данные о размещении в Кремле во второй половине ХIV—ХV в. комплексов по производству и обработке железа.
Наблюдения проводились как на территории бывшего здания Сената — дворца конца XVIII столетия (в его центральном и малых дворах, в подвалах), — так и на прилегающих к нему улицах. Здание, возведенное по проекту русского архитектора М. Ф. Казакова, заняло большой участок кремлевской территории, застроенной в ХIV—ХVIII вв. дворами знати, священнослужителей, палатами монастырских подворий и храмами; в числе сооружений следует упомянуть церковь Козьмы и Демьяна — патрональный храм кузнечного братства. Историческая топография этого района во второй половине ХII— ХV в. реконструируется благодаря данным археологии.
Многочисленные свидетельства работы с металлом обратили на себя внимание еще в ходе непрерывных археологических наблюдений, проводившихся у Никольских ворот во время ремонта и реставрации дворца, систем городского хозяйства (канализации и т. д.). К металлургическим артефактам относятся прежде всего куски шлаков с характерным налетом голубого цвета (их собрали около 200 кг); часть из них имела оплавившуюся стекловидную неровную поверхность. При исследовании одной из построек, погибшей в пожаре, зафиксирован развал горна, что позволило предварительно определить ее как кузницу.
Находки, связанные с железопроизводством, зафиксированы в отложениях второй половины ХIV — ХV в. на значительном участке: в юго-западном углу центрального двора, в малом южном дворике, а также к югу и западу от дворца, на прилегающих к его южной и западной стенам улицах (рис. 28).
Для характеристики и идентификации этих находок в кабинете металлографии лаборатории естественнонаучных методов Института археологии РАН были проведены макро-и микроскопические аналитические исследования (Панова, Розанова, Терехова 1997).

[ZOREAN]

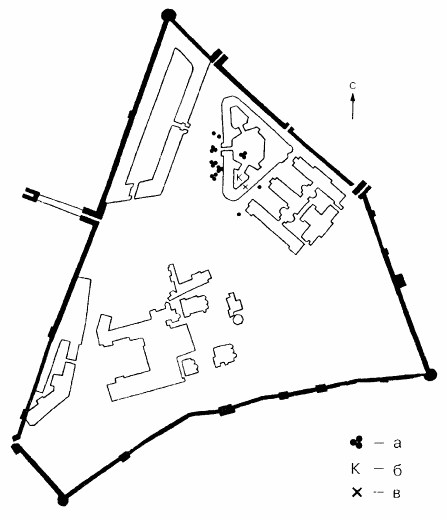

 Рис. 28. Размещение остатков железопроизводства на территории Московского Кремля в XIII–XV вв. (а — места находок шлаков, б — место размещения кузницы, в — местоположение церкви Козьмы и Дамиана)

 По формально-визуальным признакам выделены четыре группы артефактов.
В первую группу включены крупные фрагменты (в поперечнике до 40 см) глинистой массы, смешанной с песком, железистой окалиной и углем (20 экз.). Масса достаточно рыхлая, пористая, легко разламывается руками; имеет явные следы воздействия огня (на отдельных участках видны следы вскипания глины). Вес — от 0,8 до 4 кг. Чаще всего это бесформенные куски, однако иногда фрагменты сохраняют форму профиля каких-то сооружений, связанных с высокотемпературными воздействиями.
Ко второй группе отнесены артефакты, представляющие собой куски бесформенной железосодержащей массы (в поперечнике от 5 до 20 см) с характерным синеватым оттенком ноздреватой поверхности (27 экз.). Вес колеблется от 200 г до 2 кг. При сильном ударе молотком масса распадается на отдельные фрагменты.
Третью группу составляют небольшие, до 7 см в поперечнике, образцы (2 экз.), имеющие плотную металлическую массу, вес — 100–150 г. Хорошо сопротивляются ударной нагрузке. Образец для дальнейшего металлографического исследования можно было получить только распиловкой.
Четвертая группа представлена единственной находкой. Это предмет лепешковидной формы, имеющий достаточно плотную металлическую массу с синеватым оттенком поверхности. Одна сторона его слегка выпуклая, другая — вогнутая. Диаметр — 14 см, толщина около 5 см, вес — 2 кг.
Не вызывает сомнения, что все четыре группы артефактов связаны с высокотемпературными процессами производства черного металла. Однако необходимо было уточнить: с какими именно производствами — с производством ли самого металла или только его обработкой?
Что касается первой группы объектов, то они явно относятся к печным сооружениям (это либо фрагменты футеровки, либо части профиля самих печей).
Чтобы идентифицировать находки второй — четвертой групп, были отобраны образцы для микроскопического исследования.
Установлено, что все образцы второй группы имеют структурные составляющие, характерные для металлургического шлака: основа образцов — железистое стекло, на фоне которого выделяются кристаллы фаялита (Fе2SiO4) и вюстита (FеО), наблюдаются частицы восстановленного железа. Различаются образцы лишь формой, размерами и соотношением основных структурных составляющих.
Характер исследованных образцов является неопровержимым свидетельством того, что это отходы сыродутного процесса.
Микроскопический анализ образцов третьей группы показал, что они представляют собой восстановленное железо в смеси со шлаками. Микроструктура железа — крупнозернистая, неоднородная: наряду с участками феррита наблюдаются участки феррито-перлита видманштеттного характера (микротвердость — 95,8—116 кг/мм2). Признаков механического воздействия не обнаружено.
По микроскопическим данным можно с уверенностью отнести исследованные образцы к непосредственному продукту сыродутного металлургического производства — горновой крице.
Находка, отнесенная нами к четвертой группе, также является продуктом металлургического производства, а именно — восстановленным в ходе сыродутного процесса железом. Это тоже крица, однако, в отличие от вышеупомянутой горновой, прошедшая механическую обработку в целях уплотнения металла, выжимки шлака и придания ей определенной формы. В данном случае она имеет стандартную для древнерусского кузнечества лепешковидную форму.
По микроскопическим данным основу ее составляют феррит, есть участки феррито-перлита; много раковин, пор (частично заваренных). Шлаковые включения присутствуют в большом количестве, но они измельчены, иногда вытянуты в направлении ковки. По форме и основным параметрам (вес, размеры) данная крица имеет прямые аналогии в находках из Новгорода (Розанова, Терехова 1997: 7–9) и может рассматриваться как товарная крица. Проанализированные находки хронологически распределяются следующим образом: первая группа — XV век, вторая и третья — вторая половина XIV века, четвертая — XIII век.
Топографически находки первой группы сосредоточены на территории южного дворика здания Сената и, видимо, связаны с развалом кузнечного горна. Характерно, что никаких признаков металлургического производства на данном участке не обнаружено. Находки, включенные во вторую и третью группы — металлургические шлаки, горновые крицы — происходят в основном с территории центрального двора бывшего здания Сената и прилегающей к его западной стене улице. С этой же территории происходит и товарная крица (группа четвертая), но из слоев более раннего времени, как было сказано выше.
Таким образом, в ремесленном районе Московского Кремля возле Никольских ворот в числе прочих ремесел фиксируется и железопроизводство. Существование кузнечного производства документируется материалами XIII–XV вв. В XIII в. сырье для этого производства поступало в виде товарных криц. В XV в., как показали археологические исследования, здесь располагалась кузница (Панова, Розанова, Терехова 1997: 120).
О роли кузнечного производства свидетельствует возведение в этом районе церкви Козьмы и Дамиана (Демьяна). Храмы такого посвящения традиционно строили в городах Средневековой Руси в слободах мастеров этой огненной профессии. Важно, что в ходе археологических исследований 1994 г. удалось уточнить историю церкви Козьмы и Демьяна, время основания которой теперь нужно относить к середине XIV в. (первое летописное упоминание о ней сохранилось в описании одного из кремлевских пожаров 1476 г.) (Московский летописный свод 1949: 304).
В конце XV в., при великом князе Иване III, резиденция московских государей и главы русской церкви значительно обновляется. В тот период была возведена новая крепость, перестроены многие храмы, сооружен первый каменный великокняжеский дворец с Грановитой палатой, Казенный двор. В связи с этим Иван III выселяет с территории Кремля значительную группу людей, и в первую очередь — не принадлежавших к высшей знати. Именно тогда и исчезает с плана центра столицы княжества район кузнецов, напоминанием о котором вплоть до конца XVIII столетия оставалась в Кремле церковь Козьмы и Демьяна.
Что же касается металлургического производства, следы которого были обнаружены в слоях второй половины XIV в., то факт его присутствия в городе вызывает по меньшей мере удивление. Дело в том, что традиционно сыродутное производство считается деревенским промыслом. Действительно, производство это очень трудоемкое, огнеопасное и в условиях города нерентабельное. Поскольку выход металла при сыродутном процессе невелик (всего 20 % от количества используемой руды) (Колчин, Круг 1965: 214), требовался завоз большого объема как самой руды, так и древесного угля. Кроме того, после каждой плавки надо было подновлять печь либо строить ее заново.
Однако следы металлургического производства иногда фиксируются в городах Древней Руси, но при этом исключительно на территории посада, в том числе и в Москве (Беленькая 1967: 119–123).
В данном же случае речь идет о территории великокняжеской и митрополичьей резиденций, и такое трудоемкое и пожароопасное производство могло возникнуть здесь лишь при каких-то экстремальных ситуациях — скажем, в условиях осады.
Естественно напрашивается мысль о возможности связать наши выводы с какими-то историческими событиями. В этом плане можно использовать указания летописных свидетельств о событиях второй половины XIV в. Так, например, в летописи зафиксировано стояние в осаде под Кремлем литовского князя Ольгерда в 1368 и 1370 гг. (Устюжский летописный свод, 1950, лист 145–146). Острая потребность в металле могла возникать и при широкомасштабных строительных работах, которые были связаны со строительством белокаменного Кремля в 1367–1368 гг., или при восстановлении города после разорения Москвы Тохтамышем в 1382 г. Видимо, для подобных случаев и были предусмотрены запасы стратегического сырья (руда, уголь), в чем мы убедились, выявив среди находок непосредственный продукт металлургического процесса и отходы производства.
В заключение еще раз подчеркнем, что если кузнечное производство на территории Московского Кремля было постоянным видом ремесленной деятельности в указанное время, то металлургическое осуществлялось эпизодически, в чрезвычайных ситуациях.

[ZOREAN]

                                        Кузнечная продукция малых городов
                                                                Коломна

                Средневековая Коломна располагалась на пограничье между Северо-Восточной и Юго-Восточной Русью. В XII–XIII вв. Коломна входила в состав Рязанского княжества, но в силу своего географического положения в низовьях Москвыреки город с округой в значительной степени тяготел к Владимиро-Суздальскому княжеству. С момента вхождения в состав Московского княжества (начало XIV в.) Коломну можно с полным основанием считать частью Северо-Восточной Руси (Мазуров 2001).
За время охранных исследований в Коломне в 1989–2002 гг. стационарными раскопками вскрыта площадь около 3500 м2(Мазуров 2005: 78). Сформированы представительные коллекции древностей, значительную часть которых составляют предметы из черного металла.
Для металлографического исследования отобрана коллекция ножей XII–XV вв. В коллекцию вошло 15 экземпляров ножей. Ширина клинков — 1,2–2,5 см, длина — 6–8 см, черенок выделен с двух сторон уступами, его длина — 5–7 см (рис. 29–30). Ножи относятся к типу универсальных бытовых.
При аналитическом исследовании установлено, что в производстве ножей применялось шесть технологических схем: целиком из железа — 2 экз., целиком из сырцовой стали — 2 экз., целиком из качественной стали — 4 экз., из пакетированной заготовки — 1 экз., с использованием наварки стального лезвия — 6 экз.; из них два — в технологии косой, 4 — торцовой наварки. Практически все изделия, которые по характеру металла могли принять термообработку, были закалены (11 экз.).
  Рис. 29. Коломна. Ножи XII–XII вв. и технологические схемы их изготовления
  Рис. 30. Коломна. Ножи XIV–XV вв. и технологические схемы их изготовления

 Анализ полученных данных позволяет считать, что сырьем кузнецам служили сыродутное железо и сырцовая сталь. Железо отличалось обычными показателями микротвердости: ни разу не было зафиксировано применение твердого (фосфористого) железа. Следует отметить применение в четырех случаях при изготовлении цельностальных ножей качественной цементованной стали. В то же время при изготовлении сварных конструкций на лезвиях часто используется сырцовая сталь (пять ножей из шести сварных). Наиболее ярко разница в такой продукции видна при сравнении показателей микротвердости стали у ножей, откованных из цементованной стали, и у ножей с наварными лезвиями: в первом случае — 514–824 кг/мм2, во втором — 193–322 кг/мм2(сталь во всех случаях была термообработана).
При сопоставлении исследованных ножей по технологическим группам заметно преобладание группы I (9 к 6).
Распределение технологических схем по хронологическим периодам приведено в таблице 7. Анализ данных позволяет утверждать, что ни в один хронологический период не наблюдается преобладание изделий технологической группы II. На этом основании можно заключить, что Коломна входила в круг памятников, где железообрабатывающее ремесло продолжало южнорусские производственные традиции.

 Таблица 7. Хронологическое распределение исследованных ножей из Коломны по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка


 Звенигород Московский

      Звенигород Московский расположен в 60 км к западу от Москвы (Московского Кремля), на левом берегу самой важной транспортной артерии Московской земли — р. Москвы. Первым достоверным историческим свидетельством о Звенигороде является его упоминание в духовном завещании Ивана Калиты (около 1336 г.). Однако, как показывают археологические данные, город возникает намного раньше — в XII в. Согласно этим данным, Звенигород вместе с Москвой был окраинным, юго-западным форпостом Владимиро-Суздальского княжества (Юшко 2005: 62). Период расцвета города приходится на время правления Юрия Дмитриевича (1389–1433 гг.).
Наиболее значительные археологические исследования Звенигорода Московского проведены А. А. Юшко в середине 70-х гг. XX в. Была вскрыта площадь более 800 м2. Анализ стратиграфии культурного слоя и вещевого материала позволил сделать важные выводы по истории города (Юшко 2005).

 Таблица 8. Хронологическое распределение исследованных ножей из Звенигорода Московского по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  Коллекция, отобранная для технологического исследования, происходит из раскопок А. А. Юшко. Она состоит из 28 ножей, относящихся к XII–XV вв. (Юшко, Хомутова 1981). В коллекции представлены хозяйственные ножи, мало различающиеся по формам и размерам. Чаще всего встречаются ножи, имеющие клинки длиной от 6 до 14,5 см и шириной 0,9–1,8 см. Черенок, выделенный с двух сторон четкими уступами, короче лезвия (длина 6–8 см). Встречаются экземпляры с пластинчатой рукоятью, в которой есть отверстия для крепления деревянных и костяных обкладок. Один экземпляр имеет втульчатую рукоять.
Металлографический анализ показал, что при изготовлении ножей использовались 5 технологических схем: целиком из железа — 5 экз., из сырцовой стали — 8 экз., с использованием приемов сварки (трехслойный пакет — 2 экз., наварка стального лезвия на железную основу — 16 экз., из них торцовая наварка — 12 экз., косая наварка — 4 экз.).
Автор раскопок А. А. Юшко по данным стратиграфии выделяет в истории города два хронологических периода: первый — XII–XIII вв., второй — XIV–XV вв. Хронологическое распределение технологических схем дает следующую картину (табл. . В первый период преобладают технологические схемы, связанные с технологической группой II (12 экз.). Это — трехслойный пакет, торцовая наварка, косая наварка. Изделия, изготовленные в простых технологиях (технологическая группа I), единичны — всего два экземпляра. В XIV–XV вв. — время расцвета города — доля изделий, изготовленных в простых технологиях, возрастает в четыре раза по сравнению с предшествующим периодом. В то же время доля изделий, изготовленных с использованием сварки, уменьшается вдвое и составляет шесть экземпляров.
На основании исследованных материалов из Звенигорода Московского можно сделать следующее заключение. Истоки производственных навыков в железообработке, которые мы наблюдаем в ранний период, восходят к северным традициям. Со временем, начиная с XIV в., возрастает доля технологической группы I.



[ZOREAN]

 Торжок

 Первые письменные упоминания о Торжке относятся к 30-м гг. XII в. Но, судя по дендрохронологическим датам (деревянные мостовые в Новоторжском кремле) — рубеж X–XI — первая половина XI в., — город был основан значительно раньше (Малыгин 1984: 82–83). Торжок, расположенный в среднем течении р. Тверцы, контролировал важный торговый путь, по которому в Новгород поступал хлеб из низовых земель. Город со своей округой принадлежал к числу новгородских волостей, не входивших в пятинное деление, но находившихся на особом положении. Значение Торжка было столь велико, что уже в середине XII в. город переходит в совместное владение Новгорода и великого князя Владимирского (позднее Московского) (Ключевский 1957: 57). В конце XII — начале XIII в. Торжок переживает период экономического расцвета. Об этом свидетельствуют археологические раскопки: на боярских и купеческих усадьбах обнаружены предметы импорта (амфоры, янтарь, изделия из самшита, грецкие орехи). Город подвергся татаро-монгольскому разорению зимой 1238 г. Новгородская первая летопись рассказывает о героической обороне Торжка: татаро-монголы в течение двух недель обстреливали крепость. Ворвавшись в город «и секоша вся», свидетельствует летописец. Археологические исследования 1981 г. указывают на катастрофические последствия взятия города: слой пожара достигает мощности 30–50 см, в нем обнаружены человеческие кости (Малыгин, 1984: 95).
После разгрома город переживает глубокий экономический и политический кризис. Жизнь здесь надолго замирает и возобновляется лишь в московское время — в середине XIV в. (Малыгин 1989: 42–50).
Для технологического изучения была отобрана коллекция ножей (101 экз.) В результате проведенного микроскопического исследования выявлено восемь технологических схем в изготовлении клинков изделий: целиком из железа — 12 экз., целиком из стали — 40 экз. (23 экз. сохранили термическую обработку), из пакетированной заготовки — 1 экз. (термообработан), в схеме трехслойного пакета с выходом на лезвие стальной полосы — 7 экз. (все экземпляры сохранили термическую обработку), вварки стального лезвия — 7 экз. (клинки 4 экз. термически обработаны), торцовой наварки стального лезвия — 13 экз. (11 термически обработаны), косой боковой наварки стального лезвия — 17 экз. (12 экз. сохранили термическую обработку), V-образная наварка — 4 экз. (все экземпляры термообработаны).
Изделия, выполненные в разных технологических схемах, характеризуются определенными техническими особенностями. Так, ножи, имеющие железные клинки, ковались из железа, сильно загрязненного шлаковыми включениями. На железных клинках не отмечено никаких технологических приемов, которые могли бы улучшить механические свойства металла: ковались они обычными приемами свободной ручной ковки (рис. 31, ан. 11425; рис. 32, ан. 11418, 11421, 11422).
Ножей с цельностальными клинками в исследованной коллекции — 40 экз. На цельностальные клинки шла в большинстве случаев (31 экз.) сталь сырцовая, неравномерно науглероженная, с разным содержанием и распределением углерода (от 0,1 до 0,8 %) и с участками чистого феррита (рис. 33, ан. 11388, 11390, 11393). Надо отметить, что кузнецы умели распознавать наиболее углеродистые участки в металле, и именно они шли на изготовление рабочей части изделия.
В этой группе изделий есть несколько ножей (6 экз.), клинки которых откованы из малоуглеродистой стали (содер-жание углерода не выше 0,3 %). Практически эта сталь ничем не отличается от обычного железа: она обычно имеет те же показатели твердости, что и железо, и не воспринимает термическую обработку (рис. 32, ан. 11428, 11430; рис. 33, ан. 11389, 11392). В результате изделие обладает невысокими рабочими качествами.
  Рис. 31. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
  Рис. 32. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления



 Встречаются в коллекции изделия, правда редко (5 экз.), откованные целиком из качественной стали (рис. 32, ан. 11432; рис. 33, ан. 11407; рис. 34, ан. 11361), которая характеризуется равномерным распределением углерода (0,6–0,8 % С).
Цементация, т. е. науглероживание рабочих частей орудий труда, встретилась в исследованной коллекции на одном экземпляре и представлена вариантом сквозной цементации рабочей части с последующей закалкой (рис. 35, ан. 11385).
Группа сварных технологий, состоящая из 49 экз., представлена такими технологическими схемами, как трехслойный пакет (7 экз.; рис. 31, ан. 11423; рис. 34, ан. 11363, 11365), вварка стальной лезы (8 экз.; рис. 34, ан. 11352; рис. 36, ан. 11374) и различными формами наварки (34 экз.; рис. 34, ан. 11355; рис. 36, ан. 11366; рис. 37, ан. 11437, 11443, 11450).
Обращает на себя внимание нож под № 11364 (рис. 36). Ничем не примечательный внешне, он, как показало микроскопическое исследование, имеет оригинальную технологию изготовления. Клинок состоит из трех частей: на лезвии — высокоуглеродистая сталь, основа — сырцовая сталь, а между ними проходит полоска из твердого (фосфористого) железа, которая на поверхности идет вдоль всего клинка блестящей полосой. Клинок закален. Можно указать на единичные аналогии этому изделию в материалах из Твери, Шестовиц, Автуничей. Безусловно, такие ножи следует отнести к привозным изделиям.
  Рис. 33. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
  Рис. 34. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

[ZOREAN]

  Также к импортным (западноевропейским) экземплярам следует отнести нож (ан. 11377, рис. 34), имеющий на левой стороне клинка, вблизи перехода клинка к черешку, клеймо в виде пяти круглых врезок, расположенных в виде игральной фишки домино. С технологической точки зрения он не выделяется из общего числа изделий (выполнен в технологической схеме косой боковой наварки с последующей закалкой). Можно лишь отметить, что основа ножа сварена из двух полос, расположенных вдоль клинка. Следует обратить внимание на то, что оба импортных изделия происходят из одного раскопа — раскоп 2.


  Рис. 35. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
  Рис. 36. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
  Рис. 37. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления



 Характеризуя поделочный материал, подчеркнем, что металл исследованных изделий сильно загрязнен шлаковыми включениями. Улучшить же качество металла можно было с помощью долгой и тщательной проковки, однако, как свидетельствуют аналитические данные, кузнецы не уделяли качеству поделочного материала должного внимания.
Сырьем служил металл разных сортов: твердое (фосфористое), «обычное» и «мягкое» железо, сырцовая и цементованная сталь. Особенностью коллекции железных изделий из Торжка является использование сырцовой стали как для основы, так и для лезвий изделий. В ряде случаев на основу из сырцовой стали наваривается лезвие из аналогичного по качеству металла. Объяснить отмеченный факт можно господством производственного стереотипа: привычка работать в определенном технологическом стандарте оказывается сильнее необходимости изменения производственных операций в сторону их упрощения.

 Таблица 9. Хронологическое распределение исследованных ножей из Торжка по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  Располагая датировками прошедших металлографическое исследование находок из Торжка (данные представлены автором раскопок П. Д. Малыгиным на основании дендрохронологического анализа), мы разделили материалы коллекции на два хронологических периода: домонгольский (середина XII — первая половина XIII в.) и золотоордынский (XIII–XIV вв.).
Выделенные технологические группы распределяются хронологически следующим образом (таблица 9).
Как явствует из полученных данных, в домонгольское время в культуре железообработки Торжка обе технологические группы представлены близкими долями: 53 и 47 % соответственно. В золотоордынское время сохраняется близкое к домонгольскому периоду процентное соотношение: 51,4 и 48,6 %.
Суммируя результаты металлографического исследования, можно заключить, что технологическую характеристику кузнечного производства Торжка на протяжении всего рассматриваемого периода XII–XIV вв. стабильно определяют две традиции, известные на Руси: южнорусская и северорусская.
Анализ полученных данных технологического анализа позволяет говорить, что в становлении кузнечного ремесла древнерусского Торжка активно участвовали кузнецы — выходцы из Новгородской или Ростово-Суздальской земель. Не меньшую (а может быть, и большую) роль играли мастера, работающие в южнорусских традициях. В условиях золотоордынского ига в железообрабатывающем ремесле Торжка деструктивных изменений не происходит.

[ZOREAN]

 Ростиславль Рязанский

 Городище Ростиславль, расположенное в Озерском районе Московской области, является остатками летописного города Ростиславля Рязанского, основанного в 1153 г. Город возникает как крепость Рязанского княжества, в составе которого и остается до присоединения Рязани к Московскому княжеству в 1521 г. (Коваль 1995: 250–253; Монгайт 1961: 235). После захвата Москвой Коломны при Юрии Даниловиче Ростиславль становится северным форпостом Рязанской земли. С начала XIV в. значение Ростиславля возрастает. Из рядовой крепости на северо-западной границе Рязанской земли он становится одним из основных пунктов в противоборстве Рязанского и Московского княжеств. Большую роль в возвышении Ростиславля сыграло его географическое положение (удаленность от границ Орды, ключевое положение на речных и сухопутных дорогах, контроль над Рязано-Московской границей) и политическая ситуация (по свидетельству ряда источников, именно из Ростиславля в XIV в. происходили некоторые Великие рязанские князья) (Коваль 2004а: 13–15).
Планомерные стационарные раскопки проводятся на памятнике с 1994 г. (руководитель экспедиции В. Ю. Коваль). К настоящему времени в результате этих работ накоплен большой фактический материал, позволивший сделать предварительные выводы о материальной культуре памятника, его хронологии, особенностях керамического комплекса (Коваль 1995, 1996, 2004б). Установлено, что древнерусское поселение на городище существовало в XII–XVI вв.
Состав найденных на памятнике предметов из черного металла разнообразен. Это предметы быта (ножи, кресала, шилья, ключ), орудия труда (топоры, скобель, косы, серп), оружие (наконечники стрел, как универсальные, так и боевые), снаряжение коня (удила, шпоры, скребница).
Археометаллографическое исследование прошло 30 предметов, датируемых золотоордынским временем: 19 ножей, зубило, две косы, серп, кресало, три наконечника стрел, шило, скребница и ключ (рис. 38). Следует отметить, что металлографически исследованы все датированные железные предметы достаточно хорошей сохранности.
Немногим более половины ножей (10 экз.) было изготовлено в простых технологических схемах (технологическая группа I). Большинство орудий в этой группе отковано из сырцовой стали. Лишь один нож оказался цельножелезным. Но плохая сохранность лезвия не исключает применения при его изготовлении более сложной технологической схемы. Технологическая схема одного ножа (рис. 39, ан. 9552) свидетельствует о применении при его изготовлении химикотермической обработки (сквозной цементации). Основа откована из кричного железа, качество ковки хорошее. Заключительной операцией по улучшению рабочих свойств орудия была резкая закалка.
В технологической группе II (9 экз.) преобладали ножи, изготовленные по технологической схеме косой боковой наварки (рис. 39, ан. 9230, 9231А, 10457). Сварка у двух образцов не отличается высоким качеством. Это позволяет предположить, что данные ножи изготовлены кузнецами, которые не обладали достаточными производственными навыками.
Два ножа имели лезвие, наваренное в торец (рис. 39, ан. 9963А, 9964А). Еще у двух ножей при оформлении лезвия применена V-образная наварка (рис. 39, ан. 9234А, 9551). Все изделия этой технологической группы подверглись термообработке — в большинстве случаев резкой закалке.
Следует отметить, что в предшествующее время (вторая половина XII — первая половина XIII в.) при изготовлении ножей преобладали схемы технологической группы I (целиком из сырцовой стали). Доля орудий, изготовленных с применением технологической сварки (технологическая группа II), превышает 35 % (Завьялов 2004: 206). Можно предполагать, что под влиянием более крупных городских центров в золотоордынское время у местного населения распространяется продукция, изготовленная в наварной технологии. Пока трудно сказать, происходило ли распространение изделий с наварными лезвиями посредством торгового обмена или новые технологии осваиваются местными мастерами.


  Рис. 38. Кузнечные изделия XIV–XV вв. из Ростиславля Рязанского

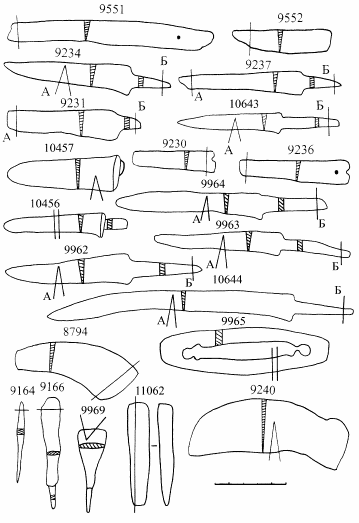

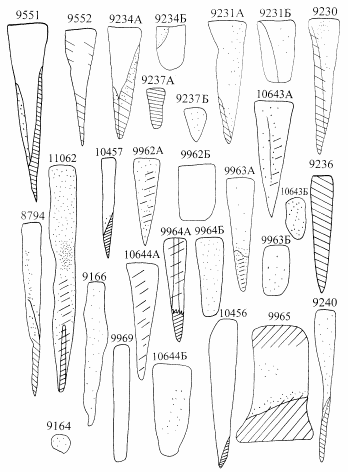

  Рис. 39. Технологические схемы изготовления кузнечных изделий из Ростиславля Рязанского


Среди инструментов из коллекции кузнечных поковок золотоордынского времени обращает на себя внимание зубило. Находка этого орудия свидетельствует о присутствии на городище металлообрабатывающего производства. Зубило отковано из высокоуглеродистой заготовки (содержание углерода 0,7–0,9 %, на отдельных участках наблюдается структура заэвтектоидной стали), в которую было вварено стальное лезвие. Заключительной операцией была закалка лезвия с последующим низким отпуском (рис. 39, ан. 11062).

 Таблица 10. Хронологическое распределение исследованных ножей из Ростиславля Рязанского по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  Косы изготовлены по технологии косой боковой наварки стального лезвия (рис. 39, ан. 8794, 9240). Серп откован из пакетной заготовки (вторичное использование металла).
Исследованное кресало изготовлено в традиционной для таких поковок технологической схеме — наваркой стальной ударной пластины с последующей резкой закалкой.
Из кричного железа откованы скребница, наконечник стрелы и ключ.
Наконечники стрел и шило выкованы из сырцовой стали (рис. 39, ан. 9164, 9166). Содержание углерода в стали до 0,3 %.
Как видно из приведенных результатов, в золотоордынский период среди ножей из Ростиславля Рязанского технологические группы I и II представлены примерно равными долями. Но технологическая сварка большинства предметов не отличается высоким качеством. Приведенные аналитические данные позволяют с определенной уверенностью говорить, что в золотоордынское время производственные традиции предшествующего периода не прервались. Несмотря на то что доля изделий технологической группы II возрастает, качество продукции, относящейся к этой группе, не меняется: по-прежнему используется сырцовая (а не качественная) сталь, сварка не отличается высоким качеством. Кузнечная продукция из Ростиславля Рязанского документирует железообрабатывающее ремесло малого города, удаленного от крупных производственных центров. Ремесленники такого городка удовлетворяли потребности лишь местного, незначительного по своему объему рынка.

[ZOREAN]

 Серенск

 Городище Серенск расположено в Мещовском районе Калужской области на правом берегу р. Серены при впадении в нее безымянного ручья. Впервые в летописи Серенск упоминается в 1147 г. Городище состоит из двух частей: детинца и окольного города, от которого детинец отделяется высоким валом и глубоким рвом. Общая датировка памятника — XII–XVI вв. Верхний горизонт культурного слоя датируется толстостенной белоглиняной и чернолощеной керамикой XIV–XVI вв. Ниже лежит черный рыхлый слой с включениями древесного угля, обожженной глины, извести. По мнению Т. Н. Никольской, находки в этом слое документируют разгром города во время татаро-монгольского нашествия: срезни в виде узкой лопаточки — тип, не характерный для древнерусских наконечников стрел. О постигшей город катастрофе говорят и обнаруженные в разных частях города скелеты людей (Никольская 1981: 140).
Сложение нижних горизонтов культурного слоя происходило в домонгольское время. В этом слое обнаружены остатки жилых и производственных построек и собраны многочисленные находки, относящиеся к XII–XIII вв. Среди них значительную часть составляют изделия из черного металла. Находки шлаков свидетельствуют о местном железопроизводстве (Никольская 1981: 136).

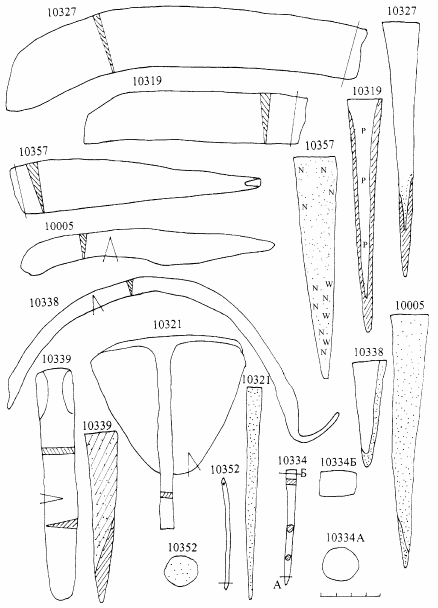

  Рис. 40. Серенск. Кузнечные изделия второй половины XIII–XIV в. и технологические схемы их изготовления

 Для технологического изучения кузнечной продукции отобрано 56 предметов: ножи, серпы, косы, топоры, кресала, наконечники стрел (рис. 40).
При изготовлении ножей применялись шесть технологических схем: целиком из железа (3 экз.), из сырцовой стали (2 экз.), из цементованной стали (1 экз.), торцовая (17 экз.),
косая (5 экз.) и V-образная наварка (3 экз.). Исследованные серпы золотоордынского времени изготовлены по технологическим схемам наварки с последующей термической обработкой. Наварные лезвия имели косы, топор и тесло. В технологии наварки изготовлено и кресало. Все исследованные наконечники стрел оказались цельножелезными.
Рассматривая кузнечное сырье, можно отметить, что железо плохо освобождено от шлаковых включений, часто наблюдаются крупные включения шлака. Сталь несколько чище, но также загрязнена шлаками.

 Таблица 11. Хронологическое распределение исследованных ножей из Серенска по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  Хронологическое распределение изученной коллекции кузнечной продукции позволяет утверждать, что в домонгольское время при изготовлении ножей преобладала технологическая группа I. Лишь в начале XIII в. цельностальные ножи вытесняются орудиями с наварными лезвиями (табл. 11). Другие качественные изделия на всем протяжении существования города изготавливались по схеме наварки стального лезвия на железную основу (Хомутова 1973).
Факт смены технологических приоритетов в кузнечном ремесле Серенска в начале XIII в., на наш взгляд, объясняется политическими событиями 1208 г., когда «послал великий князь Всеволод воеводу своего Степана Здиловича к Серенску и пожже город весь» (Летописец 1851: 108). Возможно, что после взятия города суздальцами в нем появились мастера — носители иной (северной) производственной традиции. Эта традиция в короткое время укрепилась в местном кузнечном ремесле и продолжалась в период татаро-монгольского нашествия.

 Изборская крепость

 Археологические исследования Изборской крепости, основанной в XIV в., дали богатые материалы для характеристики жизни и деятельности ее населения. Установлено, что основным занятием жителей Изборска до начала XVI в. были земледелие и животноводство. Подсобную роль играло рыболовство. Хотя на территории крепости найдено большое количество железных предметов, следов занятия населением черной металлургией и металлообработкой не обнаружено (Артемьев 1987: 29).
Последний период функционирования крепости относится к концу XVI–XVII в. Согласно писцовым книгам в период XVII в. крепость постоянных жителей не имела, в ней находился лишь гарнизон из 100 стрельцов (Артемьев 1998: 30). В третьей четверти XVII в. в крепости произошел большой пожар, после которого жизнь в ней более не возобновлялась.
Из археологических находок из Изборской крепости металлографически изучено 30 железных предметов (рис. 41).
  Рис. 41. Изборская крепость. Кузнечные изделия XIV–XV вв. и технологические схемы их изготовления

 Наибольшим числом экземпляров представлены в исследованной коллекции ножи, большая часть которых — в виде фрагментов. Длина целых экземпляров варьирует в пределах 10–14 см. Толщина клинков изменяется от 0,2 см до 0,6 см при преобладании клинков толщиной 0,2 и 0,3 см. Ширина клинка колеблется в пределах от 1,6 до 2,4 см. Рукоять насаживалась на черенок либо крепилась с помощью накладных пластинок (имеются экземпляры с отверстиями или с сохранившимися штырьками на черенке). Одним экземпляром представлен нож (рис. 41, ан. 6458), рукоять которого закреплена с помощью загнутого конца черенка, выходящего наружу.
В рассматриваемой коллекции пять ножей (рис. 41, ан. 5818, 5819, 5820, 5821, 6470) имеют клейма. Клейма расположены на левой стороне полотна клинка, в верхней его части, ближе к черенку. Выполнены клейма методом штампа. Три орудия с клеймами имеют пластинчатую рукоять, у одного рукоять насаживалась на черенок. Следует остановиться на клейме последнего ножа (ан. 6470). Тогда как у остальных экземпляров клеймо представлено различными знаками, у этого ножа клеймо имеет вид надписи. Различимы латинские буквы: AST.STE. Буквы образуют неровную строчку (рис. 42). Складывается впечатление, что каждая литера выбивалась отдельно. Не вызывает сомнения, что ножи с клеймами являются продукцией западноевропейского ремесла, где институт клеймения изделий выполнял функцию контроля качества товара (Сванидзе 1964: 136; Pleiner 1993: 80–81).
  Рис. 42. Изборская крепость. Кузнечные изделия: 1 — нож с клеймом; — кресало; — булавка с петлеобразной головкой; — сапожный нож

 По функциональному признаку ножи в исследованной коллекции могут быть отнесены к хозяйственным, универсальным. Лишь один нож (рис. 41, ан. 6452), имеющий массивный, широкий и короткий клинок с плавно закругленным концом острия со стороны лезвия, является инструментом кожевенно-сапожного ремесла и принадлежит к типу раскроечных (Колчин 1953: 128).
На основании металлографических исследований установлено, что в производстве ножей из Изборской крепости применялись следующие пять технологических схем: целиком из железа (1 экз.), стали (7 экз.), торцовая наварка стального лезвия на железную основу (2 экз.), V-образная наварка (1 экз.), косая боковая наварка (4 экз.).
Как видно из перечисленных вариантов технологий изготовления ножей, в основе их лежит использование на рабочей части стального материала. Всего один нож (ан. 6457) имел цельножелезный клинок. Микротвердость феррита характеризуется показателями: 181, 193, 236, 322 кг/мм2.
Сталь использовалась разных сортов. В большинстве случаев это качественная сталь, отличающаяся высоким содержанием и равномерным распределением углерода. В ряде случаев зафиксирована сырцовая малоуглеродистая сталь с содержанием углерода 0,1–0,15 % и неравномерно науглероженная.
Интересная особенность в технике изготовления прослежена на клинках двух ножей (рис. 41, ан. 6450; рис. 42, 6452). Оба ножа выполнены в технологии торцовой наварки лезвия из высокоуглеродистой стали. Еще одна стальная полоса такой же твердости зафиксирована по всей длине спинки клинка. В средней части клинка, как бы между двумя полосами стали — на лезвийной части и на обушной — проходит полоса из мягкого железа. Это особенно хорошо видно на макротравленной поверхности клинка раскроечного ножа (рис. 42, 4). Оба экземпляра отличаются особо тонкими клинками (толщина обушка — 0,2 см). Видимо, стальная полоса на спинке и была наварена с целью упрочения клинка, а находящаяся в центре между двумя стальными железная полоса делала клинок одновременно упругим.
Микроструктурные особенности металла позволяют говорить о том, что используемое для изготовления ножей исходное сырье — железо и сырцовая сталь — имели сильную загрязненность шлаковыми включениями. Сталь с повышенным содержанием углерода имеет, как правило, незначительное загрязнение шлаками (обычно они мелкие и вытянуты в виде тонких линий). Очевидно, что в этом случае использовались цементованные заготовки, прошедшие специальную обработку по освобождению от неметаллических включений, мешающих процессу науглероживания.
Одним из главных показателей опыта и мастерства средневекового кузнеца является степень использования сварных конструкций, режимов термической обработки, равно как и качество их выполнения. Оценивая с этой точки зрения рассматриваемую коллекцию ножей, можно заключить, что справлялись с этой задачей кузнецы вполне успешно.
Взаимозависимость между типом ножа и технологией изготовления не прослеживается. Не выделяются по своим техническим показателям из остальной коллекции и ножи с клеймами. Среди них есть откованные как из высокоуглеродистой (ан. 6470), так и неравномерно науглероженной стали (ан. 5818, 5820) и изготовленные по технологии торцовой (ан. 5821) и косой (ан. 5819) наварки (рис. 43).
  Рис. 43. Фотографии микроструктур ножей с клеймами: 1 — ан. 5819, косая наварка; 2 — ан. 5821, торцовая наварка; 3 — ан. 5820, феррит с перлитом. Увеличение 70х. Травлено ниталем

 Из качественной продукции металлографическому исследованию подверглись серп, спиралевидное и перовидное сверла, ножницы, кресало, шилья (рис. 41).

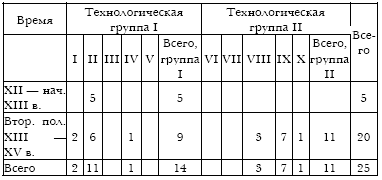

 Таблица 12. Хронологическое распределение исследованных ножей из Изборска (XII–XIII вв.) и Изборской крепости (XIV–XV вв.) по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
  На основании металлографического исследования кузнечной продукции из Изборской крепости получены разнообразные характеристики железообрабатывающего производства на протяжении нескольких столетий. Как установлено, мастера по обработке черных металлов использовали различные виды сырья: железо различных сортов (мягкое, обычное, твердое), сырцовую сталь, высокоуглеродистую цементованную сталь. Подбор стального сырья осуществлялся целенаправленно, в зависимости от вида продукции. Показательно, что качественные изделия (ножи, ножницы, кресала, сверла), имели на рабочей части сталь, которая, как правило, вполне удовлетворяла техническим требованиям, предъявляемым к тому или иному виду изделия.
Часто применялся и такой прием для улучшения рабочих качеств, как термическая обработка. Как правило, это резкая закалка. Однако можно с уверенностью говорить о том, что при необходимости применяли и иные режимы термообработки, например мягкую закалку, зафиксированную нами на винтовой части сверла.
Рассматривая материалы металлографически исследованной коллекции Изборской крепости, заметим, что в XIV–XV вв. несколько преобладают изделия технологической группы II (табл. 12). Если обратиться к материалам XII–XIII вв. из Изборского городища, выходцы из которого и основали Изборскую крепость, то также можно отметить ведущее место технологической группы II (Розанова 1998: 322).
